Wat is dat?

Een enkelpolige schakelaar dient om een lamp of lampengroep vanuit één plaats te bedienen.

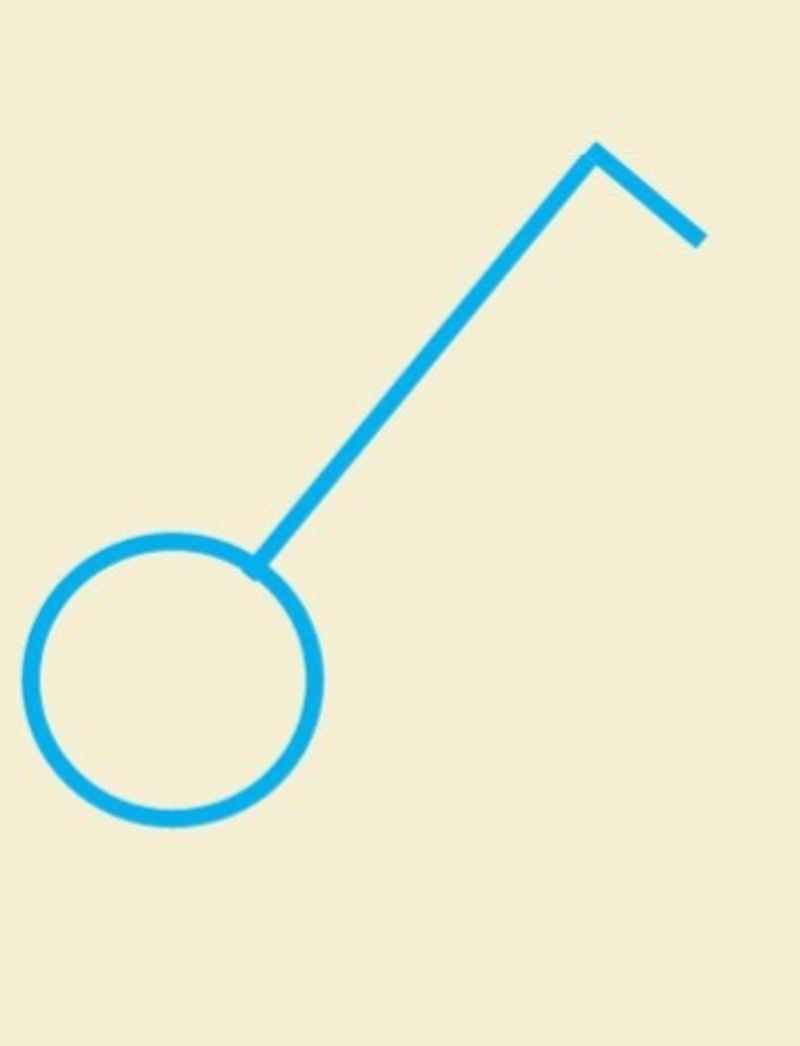

Symbool:

Schakelregel:

• De aardingsdraad (geel/groene draad, 1,5mm²), afkomstig van de aardingsklemmen in het verdeelbord, wordt aangesloten op de behuizing van het armatuur.

• De nulleider (blauwe draad, 1,5mm²), afkomstig uit een automaat van 16A of smeltzekering van 10A, wordt aangesloten op de driver van de led-verlichting.

• De fasedraad (rood, 1,5mm²), afkomstig van een automaat van 16A of smeltzekering van 10A, wordt aangesloten op de fase-aansluiting van de schakelaar.

•  De schakeldraad, terugloopdraad of lampdraad (zwart, 1,5mm²) loopt van de schakelaar naar de driver van de led-verlichting.

Schema:

Grafiek
